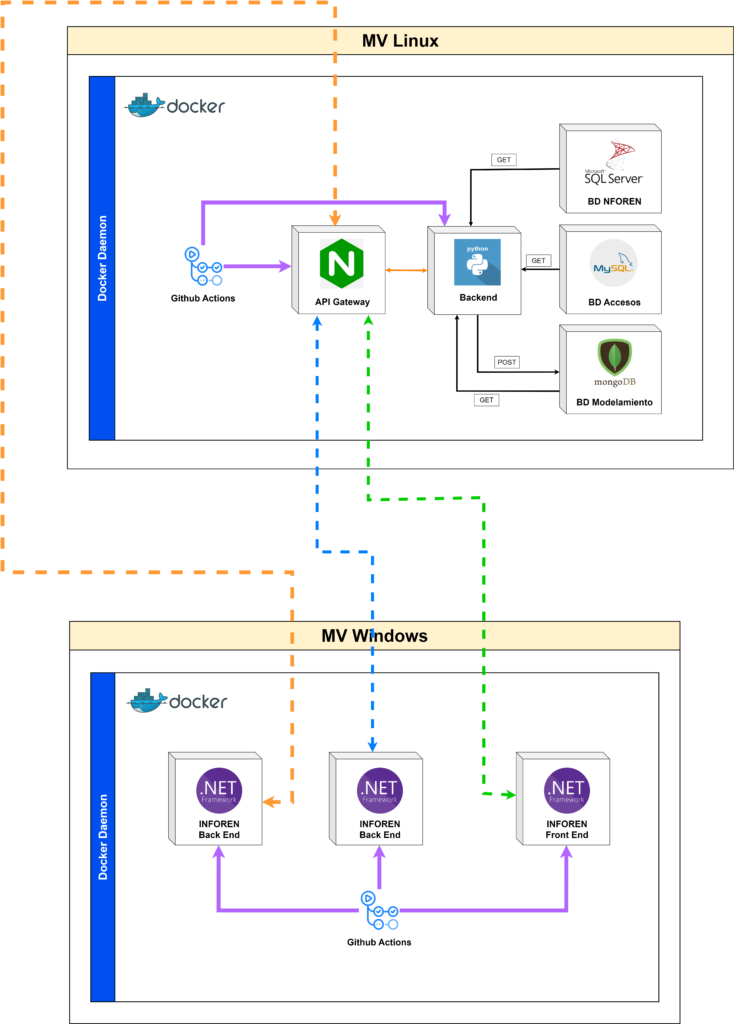

Al establecer nuestro diagrama de la arquitectura del sistema, también pensamos en el apartado de la infraestructura que conllevaría. En el caso de los contenedores que utilicen tecnologías de .NET Framework, estos requieren de un Sistema Operativo Windows para ejecutarse. Por otro lado, nuestro API Gateway, nuestro microservicio en Python y las bases de datos; pueden ejecutarse en un entorno Linux sin ningún problema. Para ello, nuestro sistema está usando dos entornos virtuales (o máquinas virtuales) para ejecutar los sistemas operativos (SO) correspondientes, donde cada máquina virtual emplea pocos recursos.

En cada entorno usamos Docker para aislar cada microservicio en contenedores, que son una pieza de software que permite ejecutar aplicaciones de forma aislada utilizando el sistema operativo del entorno donde se encuentren (Windows o Linux). Es con Docker con lo que construimos cada uno de los componentes de INFOREN (las bases de datos, el API Gateway, cada microservicio y el Front-end).

Una vez que contamos con las definiciones de donde se encontraría cada uno de los componentes de nuestro sistema, podemos empezar a hablar de las rutas de conexiones o las interacciones que realizarán nuestros componentes. Empezando por las consultas y respuestas que estarán sucediendo entre el Front-end y el Back-end, tengamos en cuenta que cada microservicio cuenta con una API para manejar las soliciudes recibidas. Todas estas consultas que suceden entre estas dos capas pasan por medio del API Gateway, quien gestionará las consultas y las redirigirán a la API del microservicio específico.

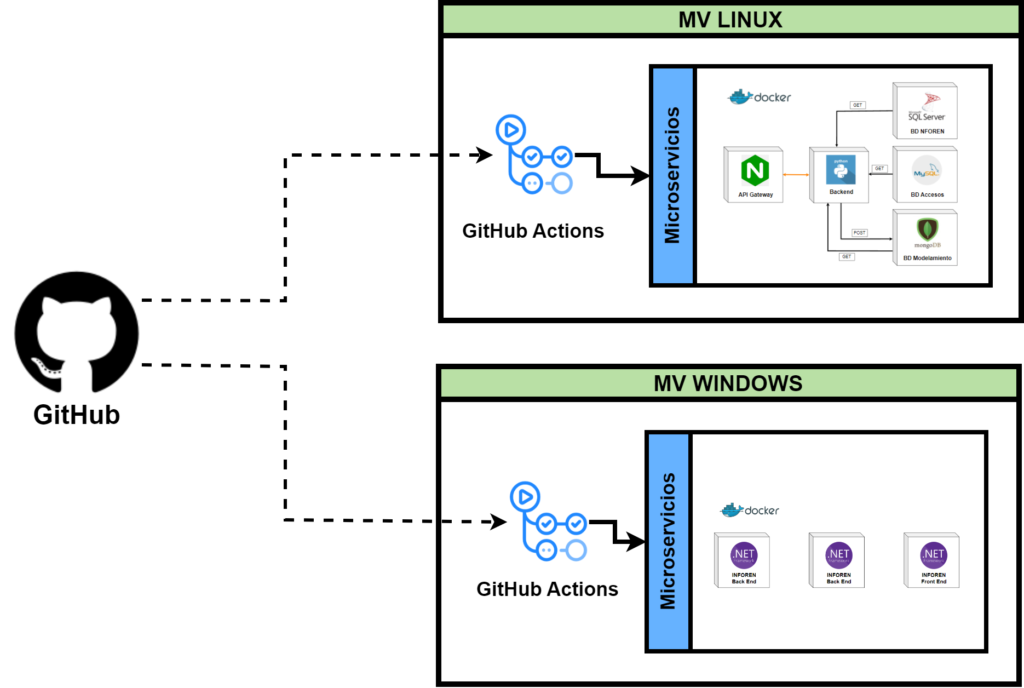

También utilizamos en nuestro sistema una herramienta de automatización de cargas de trabajo llamada Github Actions (explicaremos esta función más adelante), con esta herramienta podemos automatizar la construcción de los microservicios cada vez que se haga un cambio y su entrada en funcionamiento.
